Ламповый усилитель 4П1Л впараллель.

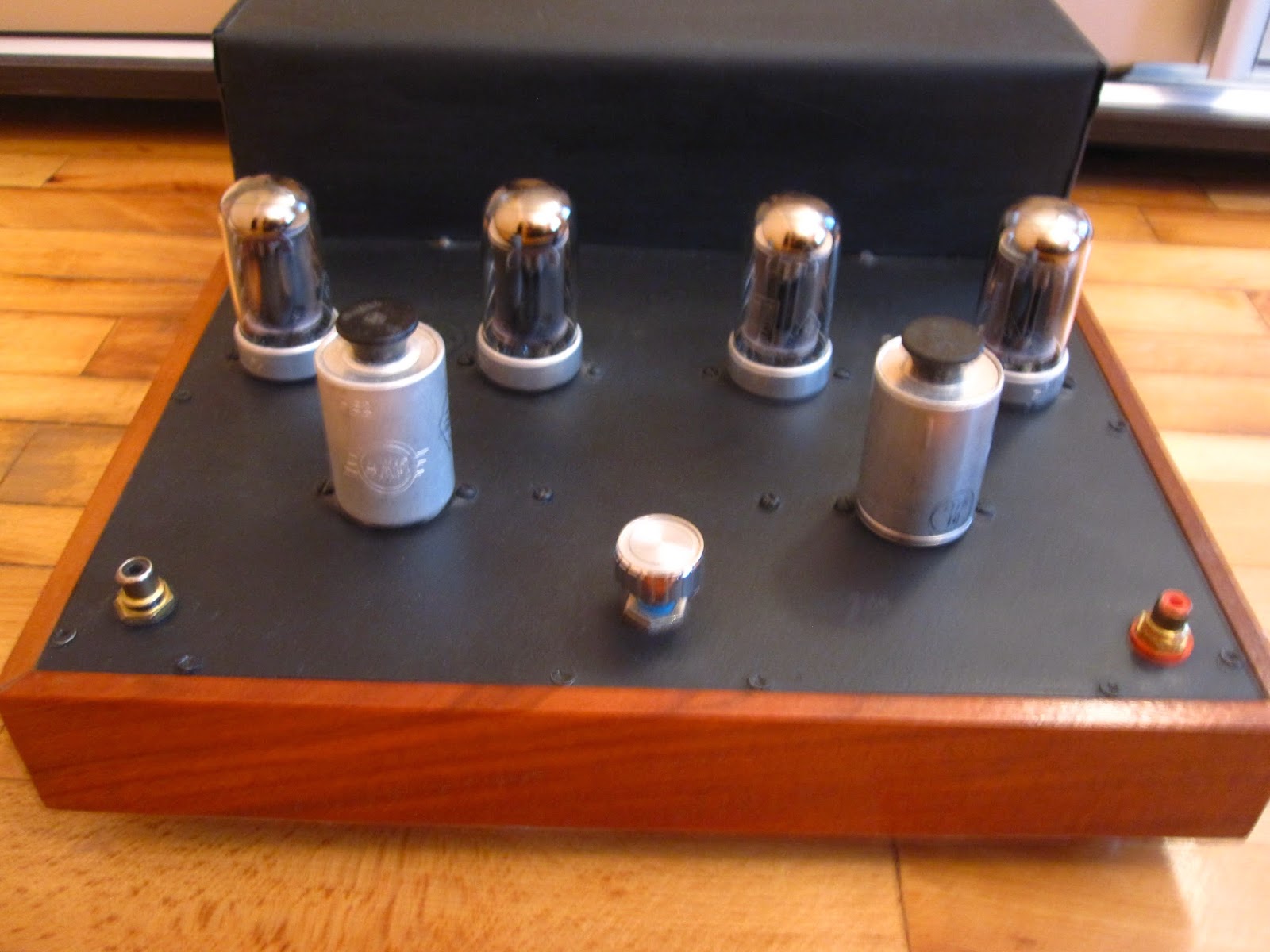

Вот он красавец в корпусе из настоящего красного дерева. А звук!!!
 Продолжаю  тему прямонакальных ламп . Проэкт с запараллелеными 4П1Л зрел давно. Было куплено 50 штук ламп 4п1л  и отобрано из них всего три пары практически идеальных по параметрам .После этого отобранные экземпляры  прошли жестчение  повышенным напряжением. Выдержали не все -но две пары всёже получилось. Такие мои издевательства над лампами были обоснованы повышенным напряжением питания в новом усилителе . Анодное питание предполагалось больше 300 вольт - я экспериментировал и нашёл режим в котором лампа раскрылась.Но мощность лампы я не превышал .Нормальное питание 4п1л всего 150 вольт на аноде - в предидущих конструкциях  на 4п1л на аноде было 210-230 вольт.
  Начну описывать схему с накального питания ламп.Питание стабилизировал с помощью LM 317 включенных по схеме регулятора напряжения на каждую пару, плюс к ним по винтажному  конденсатору Сименс 27000 мкф . Анодное питание получилось 330 вольт - в питании конденсаторы Филипсы и Ничиконы .Включение ламп - триодное с автосмещением.Между анодом и 2 сеткой поставил по резистору 100 ом.Как в дальнейшем оказалось тип этого резистора очень влиял на звук. С резистором марки ВС был огромный бас .После долгих экспериментов с разными типами резисторов туда встал С5-16  и всё нормализовалось.
 Выходные трансформаторы 10.5 сантиметров сечения на немецком железе - мотал и рассчитовал сам.
 Выбор драйверной лампы остановился на 4Ж1Л . Мной пробовались кроме неё 12ж1л и прямонакальная 2ж27л . С 4Ж1Л звук был оптимально более нейтральный , но с хорошей сценой .
 Межкаскадный конденсатор как всегда ФТ-3 .  Резисторы в катоде выходных ламп  ВС-2 запараллеленные для повышения мощности .Греются прилично - но всё другое по звуку не подошло .
 Фото на монтаж в процессе наладки.


  Хочется поскорее закончить все технические вопросы и поделиться своими ощущениями от звука этого усилителя.  С  момента его изготовления прошел уже почти год .  Я просто в восторге от него. Не хватает слов чтоб передать его звук. Мощный , быстрый , с невероятной энергетикой ,огромной сценой и непривзойдённым вокалом.Это отметили все кто приходил на прослушивание.Но когда я подключил к нему предварительный усилитель на лампе 3Q5 - вот это был шок. Эта пара такое творила со сценой и голосом  певцов  что стены просто  растворялись и глаза непроизвольно закрывались. Некоторые даже почти засыпали.Все отмечали эффект присутствия  в происходящем .Просто улетаеш ...
Ненавистные духовые дышали медью и не выкрикивали ни одной колкой раздражающей ноты .Высокие висели в воздухе .Конторбас стал на своё место в глубине сцены , солист вышел во весь рост вперёд , а  ударные... Можно бесконечно описывать сколько нового вылезло в записях  - но главное всё играет слитно  и совершенно не грузит. Даже практически ни у кого не звучащий диск Ronnie Earl  так сыграл ,что все опять были в шоке.
 Вот такой усилитель у меня получился. Могу сказать ,что это пока лучший мой усилитель .

вторник, 23 сентября 2014 г.

Микропредварчик.

Возникло желание сделать маленький предварительный усилитель  для будущих моноблоков.Лампы выбрал 6Н23П-ЕВ . Лампа довольно распространённая и допускает низкое питание .Было решено попробовать .Низкое питание предполагалось прежде всего из-за желания применить на выходе конденсаторы КБГ-И, которые при ёмкости в 0.1 мкф всего 200 вольт.Но это ж бумага в масле.Да и их у меня полно и иногда использую, если питание позволяет.
 Вот что получилось.
Вот такой он внутри. Сейчас выслушиваю какой конднсатор в данной схеме лучше по звуку кбг-и или к40-у9.Пока всё неоднозначно .С применением разных 6н23п , разных лет и конструкций по разному показывают свой звук кондёры.
  Что можно сказать по схеме. Анодное 70 вольт .Опять применил ''хитрое '' питание на одном диоде. В катодах лампы сейчас диоды 1n4002 вместо стоящих на фотографии 1n5408 .Ещё два диода 5408  с парой электролитических конденсаторов создают раздельное питание каналов .Накал лампы переменкой.Приподнят.
 Это возможно не окончательный вариант - но вполне уже неплохо звучащая конструкция.
Февраль 2015.

Заменил  шустрый диод в питании на Д302.
Очень неплохо заиграл.Намного лучше MUR460 и UF5408,которые я применял.
Про звук.Такого низа я давно не слышал.И в целом поменялось всё.Особенно голос.
Я такого от германиевых диодов не ожидал.Практически звук получился как с хорошим кенотроном.



Ламповый предвар на 3Q5GT.

Лампа 3Q5 не сильно распространена в аудиомире.Есть на ней несколько изделий , в том числе предварительный усилитель известной фирмы..Мне попалось некоторое количество этих лампочек.
 Это старая  лампа использывалась в 40-50 годы в американских  армейских телефонах и приёмниках . Какого года мои экземпляры  я ответить затрудняюсь так как марку ZYTRON в просторах интернета я не нашёл.И мои экземпляры имеют другую конструкцию - двойной коробчатый анод (в других виденных мной  вариантах анод круглый и одинарный).



Поэтому глядя на конструкцию лампы была рассчитана схема с несколько завышенными параметрами, что в последствии благоприятно отразилось на звуке . При проверке на макете выяснилось о небольшом микрофонном эффекте лампы. Это немного меня огорчило  - но когда я услышал звук этого прямонакала все сомнения растворились. Что можно сказать про звук - искрящийся,огромная сцена,лаколизация  .Граници комнаты просто раздвинулись. Колонки исчезли.А голос... Вобшем зацепило. И не только меня. Вобщем обсудив и прикинув я решил сделать первый пробный проэкт с питанием от аккумуляторов. Задумка воплатилась в жизнь. Рассчётное время работы на аккумуляторах предполагалось не больше 10 часов в день - ночью зарядка.  В железе вместе с трансформатором зарядки  всё выглядело грамоздко . Но главное ведь звук!  И не проработав у меня и месяца  этот пилотпроэкт  был у меня куплен  и исчез из моего поля зрения. До сих пор жалею что не сфотографировал .
 Возиться с аккумуляторами мне больше не хотелось  и я решил сделать новый проэкт. Вернее в последствии было сделано два совершенно одинаковых предвара. Единственное отличие во внешнем виде - на одном тороид закрыт круглым кожухом. Этот аппарат сейчас в системе моего друга .Возможно скоро сфоткаю и выложу.
 Представляю на обозрение мой . Если честно  так хорошо играет что я никак не могу собраться и поставить в него селектор входов .Не хочется выключать и убирать из системы даже на день.Уже и на прослушку перестал давать...
 Теперь о том что там в нутри. 3Q5GT в накале стабилизирована lm317.Ток данных экземпляров ламп я выставил 15ма - хотя в справочнике 8-10 ма. Давал 20 ма - анод даже не покраснел .Лампы включены триодом. Для уменьшения микрофонного эффекта  лампы развязал от шасси бутербродом из меди и резины . В дальнейшем ещё куплю силиконовые демпферы на колбу.Трансформатор питания включен через готовый фильтр питания с сетевым  разьёмом в одном корпусе . Анодное питание имеет нестандартное включение кенотрона 6Ц5С подсмотренное мной в схемах старых приёмников 30-х годов. Это придало звуку ещё изыска.Конденсаторы в анодном питании МБГО на 160 вольт.Ими плотненько забит весь подвал. Выходные конденсаторы  как всегда мои любимые ФТ -3  0.22 х 600в еле влезли из-за своих размеров. Регулятор гормкости я ставлю РП1-57 -считаю это гораздо лучше новодельных альпсов. Я конечно имею некоторое количество данных резисторов , разбираю их и собираю уже из всего количества экземпляр  практически без разброса параметров. Резисторы как всегда ВС и ПТМН.Разводка внутри - медная древняя моножила. Паяно всё припоем с медью.
 Была проба собрать на этих лампах оконечный усилитель .Зучал неплохо. Но в предваре эти лампы гораздо лучше.Также пробовал в предваре трансформаторный выход. Звук был интересный - не более, и сцена ушла.Не зацепило.В сравнении  с аккумуляторным вариантом звук вышел более масштабным , хотя прямое сравнение сейчас невозможно.

Вот фото ещё одного предварчика .На днях вернулся ко мне на профилактику и модернизацию.



понедельник, 22 сентября 2014 г.

Ламповый усилитель 4П1Л + 6Ж4.

 Продолжаю  тему прямонакальных усилителей. Это один из так называемой "синей серии" Всего таких было сделано три. Усилитель небольшой , но имеет достаточно  взрослый звук. Друзья назвали их  ''Малышки'' .  При своём игрушечном виде  звук который они создавали завораживал. А баса было столько ,  что в процессе прослушивания многие подходили и трогали динамик сабвуфера. В общем 4П1Л  , да ещё и 50-х годов с чёрными анодами  -это лампа для БОЛЬШОГО звука. До сих пор у меня остался один из этих усилителей .Правда  уже пол года трудится у моего друга  - играет музыку с ноутбука ...
 Эти усилители были практически идентичны по схеме и применяемым деталям. Выходные трансформаторы ТВЗ-9  - я над ними чуточку поколдовал.Межкаскадные конденсаторы были ФТ-З и К40-У9 в зависимости от предпочтения..  4П1Л питалась в одних случаях переменкой . В последнем оставшемся усилителе питается постоянкой и нестабилизированно.Чуть не забыл - 4П1Л включена в триодном режиме.Все сетки на аноде. Конечно было бы правильнее выложить схему - но я никак не научусь рисовать её на компьютере .Всё по старинке...
 Выбор 6Ж4 был неслучаен. Много ламп пробовалось в драйвер . Победила всёже железяка . Лучший звук показала в пентоде .Так и прижилась .За звук 6Ж4 отвечает вторая сетка - важно какой марки конденсатор её подпирает .Один усилитель я сделал с лампой 1511 -военная версия 6Ж4 , но имеющая другой звук .Товарищ доволен . По мне -звук слегка суховат.Но я уверен - у каждого свои уши...
 4П1Л прекрасно звучащая лампа  , но имеет один недостаток - нестандартная ламповая панелька в виле стакана. Приходилось придумывать различные способы крепления .Их видно на фото . В дальнейшем я заказал новодельные локтальные панельки из поднебесной - но их качество и способ крепления  мне не подошли . Поэтому в последствии я придумал как победить наши стаканы и сделать всё красиво и надёжно. На это я обращу внимание в следующих усилителях...
 Трансформаторы питания имели габаритную мошность чуть больше 100 ватт. Маркировку не помню - были нестандартные. Анодное питание организованно по схеме удвоения напряжения. Задержка подачи анодного напряжения организованна кнопкой - всё просто. Разводка питания выполнена посеребрёным проводом .Сигнальные провода -  медный многожильный .Всё распаяно серебросодержащим  4% припоем , как практически на каждом моём усилителе. По техническим вопросам , и о всём что касается музыки  буду рад ответить.
 Эти маленькие усилители подтолкнули меня к созданию опять же на 4П1Л более продвинутого по звуку усилителя . Но об этом позже...

воскресенье, 21 сентября 2014 г.

Усилитель на 45 триоде

    Теперь напишу об одном из любимых усилителей.
   45 лампа - это что-то...
   Этот усилитель так грамотно подаёт музыку, что хочется её бесконечно слушать и слушать. Полностью триодный усилитель.
Входная лампа 6Г2 очень хорошо сыграла с 45 лампой.
Питание прямонакала переменкой.
Автосмещение.
Фона на моих колонках практически нет.
Выходной трансформатор на железе от ТВЗ намотан секционно.
Вторичка посеребрённым проводом (если бы вы знали, сколько нужно затратить сил и времени, чтоб на жилу посеребреного провода надеть оплётку от провода пэлшо...)
Межкаскадные конденсаторы ФТ-3.
Резисторы ВС и ПТМН.
В катоде 45  лампы мощное проволочное сопротивление и конденсатор BG.
С настройкой усилителя проблем не было. Трудно было найти оптимальный режим входной лампы. 6Г2, конечно, даёт свой окрас, но у меня была возможность сравнить её с 717а  триодом от Вестерн Электрик. Мне наша больше понравилась.
    Можно с уверенностью сказать, что этот усилитель у меня пустил корни:-)))
   Самая мягкая и нежная подача любых музыкальных произведений. Но лучше всего играет классика. Особенно струнные, очень естественно клавесин и мощно орган.
Продолжение следует.

Усилитель на 807 лампе

    Так получилось, что и этот усилитель уже не у меня.  Нашёл своего хозяина. Мой друг при очередном прослушивании этого усилителя даже придумал ему имя ''Хирург'': настолько искрящийся езвук он выдавал.
    Но мощность усилителя на таких лампах была небольшая - всего 1,5 ватта. Но за мощностью я никогда не гнался. Главное - качество звука.
   Усилитель у меня и моих друзей работал довольно долго. Все брали послушать, всем нравился. Но из-за маленькой мощности не был востребован. В итоге один мой друг всё же его забрал, прикупив специально для него древние высокочувствительные колонки. Слушает на нём винил. Ну, естественно, ламповый корректор я ему тоже сделал.
Вот несколько фото.
    По схеме.
   Лампы 6Э5П и 807 rca. Фиксированное смещение. В отличии от отечественной Г-807, дала намного лучший звук. Кенотронное питание на 5Ц3С. Вторичка выходного трансформатора намотана посеребрёным проводом. Что туда ставил по питанию и какой межкаскадный кондёр был, уже не вспомню. Но по питанию ёмкость после дросселей стояла  больше 3000 мкф.
    Продолжение следует.

Ламповый буфер

      Начну с  изделий, выманеных разными способами из моего дома;-)))
Так бывает, сделаешь что-то приличное - и сразу "дай слухануть". А потом - "ну, я тебе не отдам. Сколько денег??? Ты себе ещё сделаешь".
     Вот так  получается.  А объяснять, что там использованы редкие детали, которые просто так не купишь, и купишь ли вообще... И если всё же купишь, то подобрать пару с минимальным разбросом бывает нереально.  Но это всё отступление от темы...
    Так вот случилось с этим ламповым буфером.  О пользе-вреде данного устройства есть много обсуждений. Я являюсь сторонником его применения. Но нужно пробовать в каждом индивидуальном случае. У меня в данный момент буфер на 12AX7 очень хорошо работает с ламповым винилкорректором.
    Буфер разгружает выход СD проигрывателя и вход усилителя и уменьшает влияние кабелей на звуковой сигнал.
   В одной системе это очень заметно, в другой, возможно, вылазят её недостатки.
   Мой товарищ использует этот буфер уже 5 лет и свой звук отыскал только подбором лампы.
  6Н6П 1961 года у него супер сыграла.
    По схеме.
Обыкновенный катодник с к почти 1:1.
Накал - постоянка (германиевые диоды)  нестабилизированная + большая банка Sprague.
Конденсаторы в сигнальных цепях ФТ-3 и старые Bosch.
Резисторы ПТМН и ВС и С5-16.
Монтаж навесной.

Продолжение следует.

С чего всё начиналось или мой путь к лампе.



  Первый раз взял в руки паяльник ещё учась в школе. Немного походил в радиокружок. Ну и параллельно ходил 5 лет в музыкальную школу. Слух развивал:-)))
    Возможно всё это и легло в основу моего творчества и увлечения. В общем, тяга к качественному звуку присутствовала всегда. Сначала делал и переделывал всякие транзисторные усилители и магнитофоны. Собрал неплохую систему для музыки на основе Пионеровских компонентов. Долго искал  акустику. Начинал с самодельных колонок, затем были Амфитоны 027, Sansui с белыми диффузорами Heco и много других... Остановился на датских SONOVOX 180  - метровые напольники, живущие у меня в системе до сих пор. Прошу прощения - забегаю вперёд...
    Следующий этап - построение системы домашнего кинотеатра. В то время у меня появился первый в Ялте dvd Pioneer 500 серии, ресивер к нему и колонки Dantax на тех же динамиках, что и мои Sonovox. В результате собрал пятиканальный звук. Со временем система ДК поменялась полностью (кроме акустики) и обрела очертания 7.1. Но как я не старался избавиться в системе  от отдельного стереоусилителя, используемого именно для музыки, никак не получалось. Последний, оставшийся в системе не самый плохой  ресивер Pioneer 912, играл заметно хуже усилителя Pioneer 705. Уж простите мою любовь к пионерам...
    В один прекрасный день мой друг принёс на прослушку два ламповых усилителя Прибой, основательно переделанных мастером Партенитаудио. Звук усилителей был разный, так как сделаны они были на разных лампах. Мне понравился Прибой на лампах ГУ-50. В последствии этот усилитель я приобрёл и, со временем, переделывал несколько раз. Но, возможно, именно этот усилитель окончательно подтолкнул меня к ламповому звуку и моему творчеству. До этого я, конечно, делал всякие ламповые буферы и другие примочки. Но  сделать усилитель не решался, пока не услышал потенциала лампы. Конечно, послушав Прибой, захотелось услышать и другие усилители в своей системе. В то время также у меня побывал Аудиолот на 6С33С  - очень хорошо играл. Но не настолько, чтобы я бесповоротно отказался от Прибоя. Также был усилитель на лампе 300В - дорого стоил...
    Первый мой ламповый усилитель был построен по схеме из журнала "Аудиомагазин" на триодах 6Н5С. Именно с этого усилителя у меня явно прослеживается любовь к однотактникам.
Фото моего усилителя сделанного в 2000 году.
    Корпусом и основой послужили остатки катушечника Иссык-Куль. Опыт построения этого усилителя был настолько удачен, что Прибой переехал к другу, а мой агрегат занял свободное место.
    Нескончаемые визиты друзей с прослушиванием и последующими просьбами иметь клон сего чуда только разогревали мой интерес к ламповой схемотехнике. Но возник дефицит знаний. В 2000-е годы была проблема найти книги и статьи по ламповой схемотехнике даже в интернете. Учиться, вспоминать, читать, пробовать - короче снова в школу;-)
   Вобщем, перелопатив кучу литературы и проведя неимоверное количество проб и экспериментов и обзаведясь недостающими приборами я к концу 2000 года уже обеспечил двух своих друзей такими же усилителями, но уже значительно доработанными. Также пробовались различные лампы и схемные решения. Постоянно всё отслушивалось и изменялось.
    Были микропроекты на 6Ф5П, изумительно звучащие и обладающие недетским басом...
   И усилитель на 6П3С-Е, звучание которого поразило моего друга так, что он был готов открыть производство данного проекта на радиозаводе во Львове. Я даже туда ездил и всё было решено. И цена на выходе вырисовывалась демократичная - до 300 долларов. Но возникла проблема технического характера - где брать нужное железо для выходных трансформаторов в нужном объёме. Заказ трансформаторов на заводе в Запорожье не удовлетворил по параметрам. То, что предлагалось в других местах было непомерно дорого и в смету мы уже не попадали...
    В общем два года впустую, да ещё Китай начал выпуск ламповиков и стремился занять ценовую нишу ...
     В итоге, покончив с идеей бюджетного и хорошо звучащего лампового усилителя я опять занялся любимым делом  - сел за паяльник  и с 2008 года только этим и занимаюсь.
    На пенсию вышел. На этом закончу первую часть своего рассказа.
    Дальше буду более предметно о своих изделиях.
